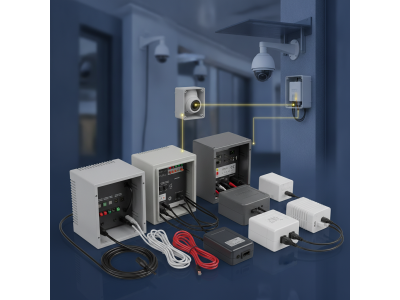

Блоки питания для видеонаблюдения. Правильный выбор и размещение

Электропитание систем видеонаблюдения отличается своими особенностями, которые могут значительно влиять на стоимость и общую эффективность работы в целом. Видеокамеры, как правило питаются напряжением 12B, и иногда потребляют существенный ток в пределах 200- 500. При наличии светодиодной ИК подсветки, имеющей нынче популярность, этот показатель может выше указанного. Обычно источники питания камер располагают рядом с видеорегистратором, при этом к одному источнику может быть подключено сразу несколько камер. Удаленность видеокамер от видеорегистратора может быть неравной. Питание обеспечивается посредствам проложенного к видеокамерам провода, который имеет определенное сопротивление. Чтобы избежать неприятностей, вам следует просчитать падение напряжение на кабеле питания до монтажа, или же расположить источник питания возле камеры.

Примените закон Ома I=UR.

Соответственно падение напряжения U=IR. Номинальное напряжение для стандартных блоков питания 12B. Камеры сравнительно устойчиво работают до напряжения 9B. Если падение напряжения превысит 3B, ваша камера перестанет работать, или будет работать неустойчиво.

Стандартная витая пара с жилой диаметром 0.5 мм удельное сопротивление равно 10 Ом на 100 м, а для стандартного провода сигнализации с жилой на 0.22 мм этот показатель может быть больше, чем 20 Ом на 100 м. Это слишком много. Такой провод рекомендуется применять только на коротких расстояниях не более 20 м.

Пример. Видеокамера с током потребления 400 мА и подсветкой подключена к блоку питания, напряжение которого 12B. Используется камера типа витая пара с удельным сопротивлением 0.1 Ом/м и длиной 50 м. Сопротивление провода 2Х0,1Х50 = 10 Ом а падение напряжения на проводе при включенной подсветке вычисляется так 0,4 Ах 10 Ом = 4 В. В таком случае, результирующее напряжение равно 12-4=8B. В таких условиях камера не будет работать нормально, точнее днем работать будет, но с включением подсветки будет отключаться.

Вывод таков – вам необходимо увеличить сечение кабеля питания. При наличии свободной пары в кабеле, подключите ее параллельно. Это позволит снизить напряжение до 2 B, и камера будет работать корректно.

Второй вариант решения такой проблемы – применить блок питания с функцией регулировки выходного напряжения, чтобы поднять выходное напряжение. Как уже было отмечено, существует также третий способ – это расположить блок питания рядом с видеокамерой.
